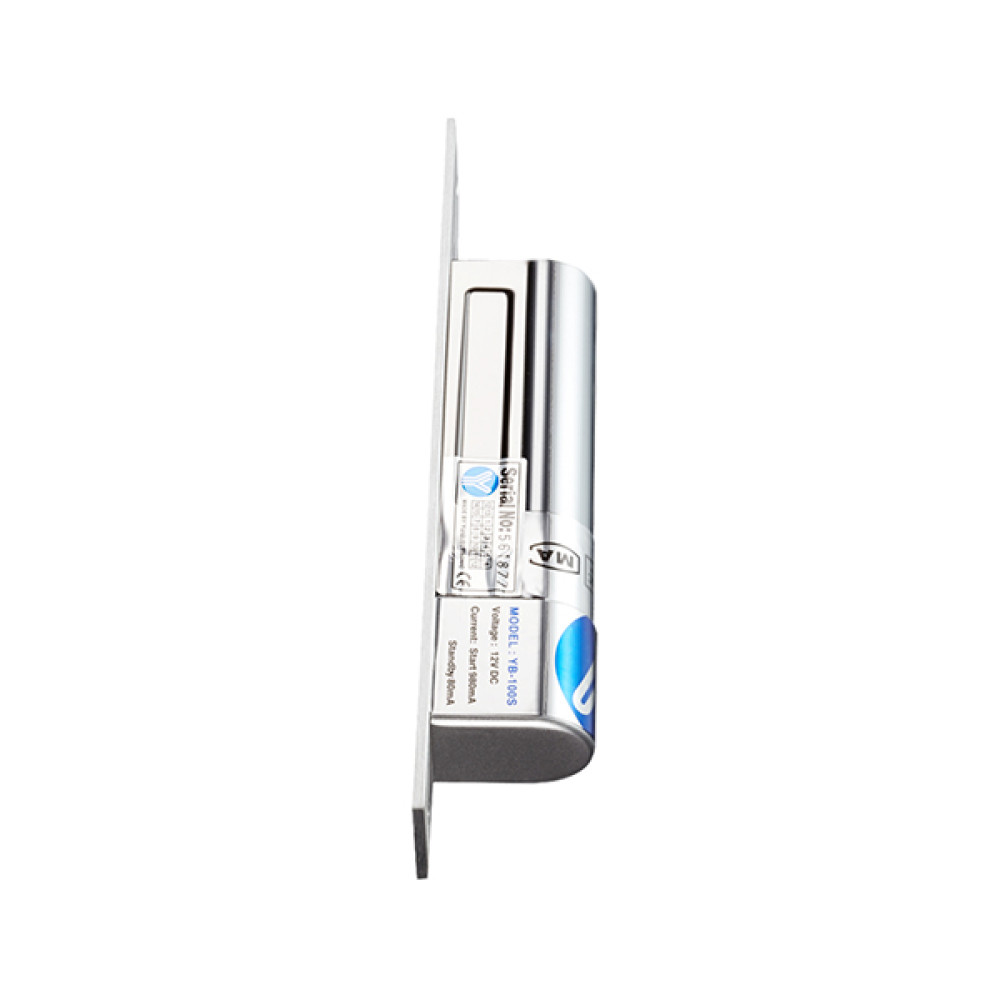

Ригельный замок YB-100S врезной для системы контроля доступа

Электроригельный YB-100S замок, без питания открыт. Подходит для деревянной, стеклянной, металлической и противопожарной двери. Может быть установлен на безрамную стеклянную, на открывающуюся в обе стороны дверь.

YB-100S – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 800 кг
• Выходы: NC/COM
• Без питания: открыт
• Питание: 12V
• Потребление: 900мА (рабочее) | 120мА (режим ожидания)
• Размеры:

замок: 205x35x41 (мм)

ответная планка: 90x25x2мм

ригель: диаметр 16 мм, длина 16 мм (прямой)

КОМПЛЕКТАЦИЯ

электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-100S к питанию и управляющим устройствам системы контроля доступа
