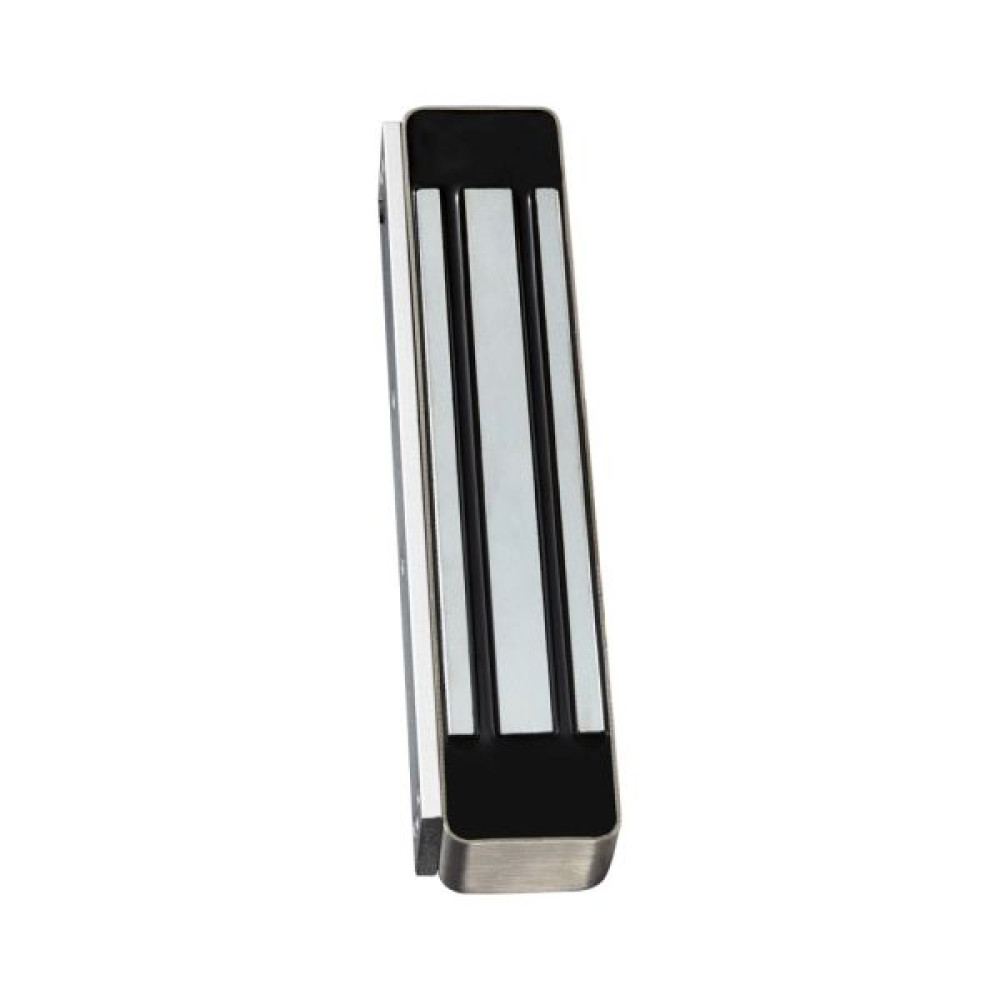

Электромагнитный замок YM-280W-S для системы контроля доступа

YM-280W-S – накладний вологостійкий електромагнітний замок із силою утримання до 280 кг на розрив із датчиком стану замка. Є сухі контакти визначення стану замку (NO,COM).
Компанія-виробник: Yli Electronic.

Призначений для внутрішньої установки на металеві, скляні, дерев'яні та протипожежні двері.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280W-S

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації хлопку при зачиненні дверей, на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ YM-280W-S

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Клас захисту: IP68
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/520mA | 24V/260mA
Розміри замку: 235х46х25, 5мм

КОМПЛЕКТАЦІЯ YM-280W-S

електромагнітний замок із кріпильною планкою
відповідна частина
кріпильний комплект
монтажний стікер з розміткою
інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ

ВІДПОВІДНА ПЛАНКА

• Наклейте трафарет у місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори у внутрішній стороні дверей для фіксації відповідної планки;
• Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку.

КРІПИЛЬНА ПЛАНКА ЗАМКУ

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:
(+) до червоного дроту;
(-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-280W-S сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, аудіодомофонами та відеодомофонами всіх типів та іншими пристроями систем контролю доступу.
