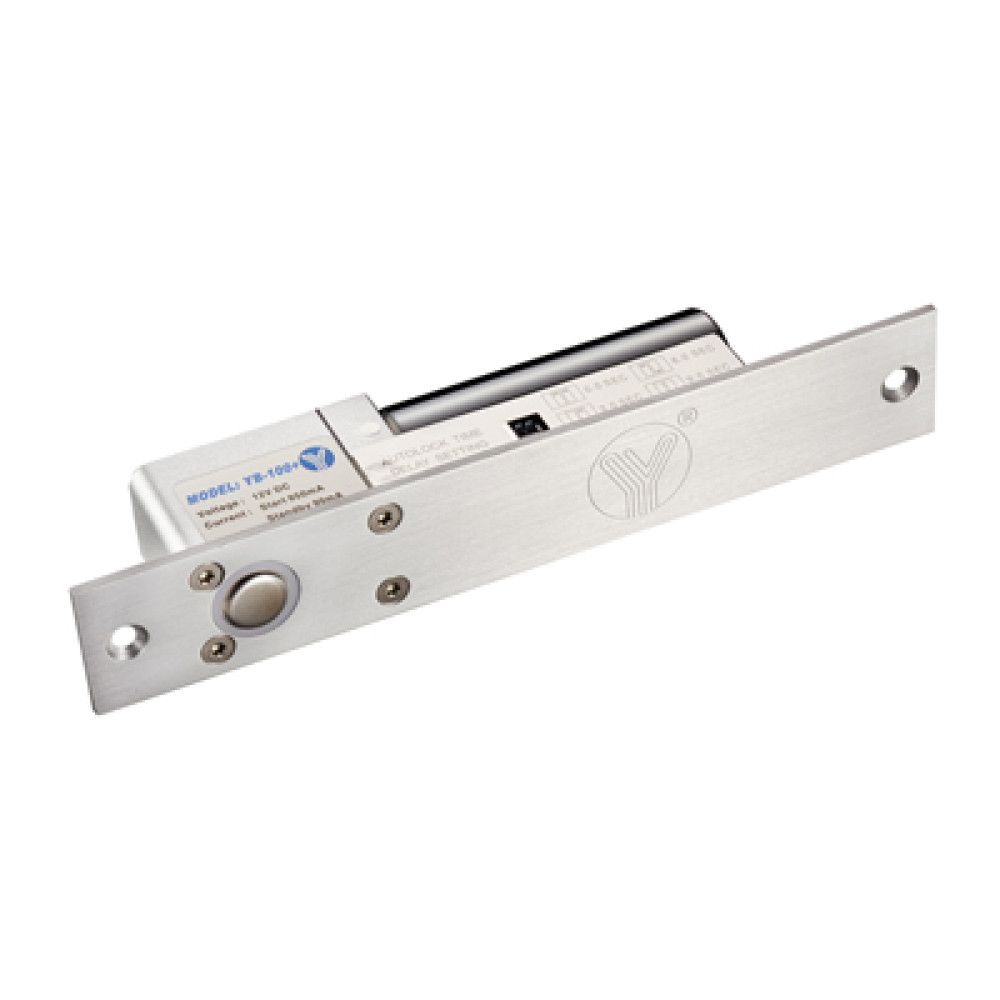

Замок ригельний Yli Electronic YB-100+ врізний для системи контролю доступу з таймером

YB-100+ - врізний електроригельний замок для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і в двері. Підходить для металевих, пластикових, металопластикових, дерев'яних та скляних дверей. Для кріплення на скляні двері без рами слід придбати спеціальну кріпильну планку BBK-600 або BBK-700. Для вузьких дверей підійде BBK-500.

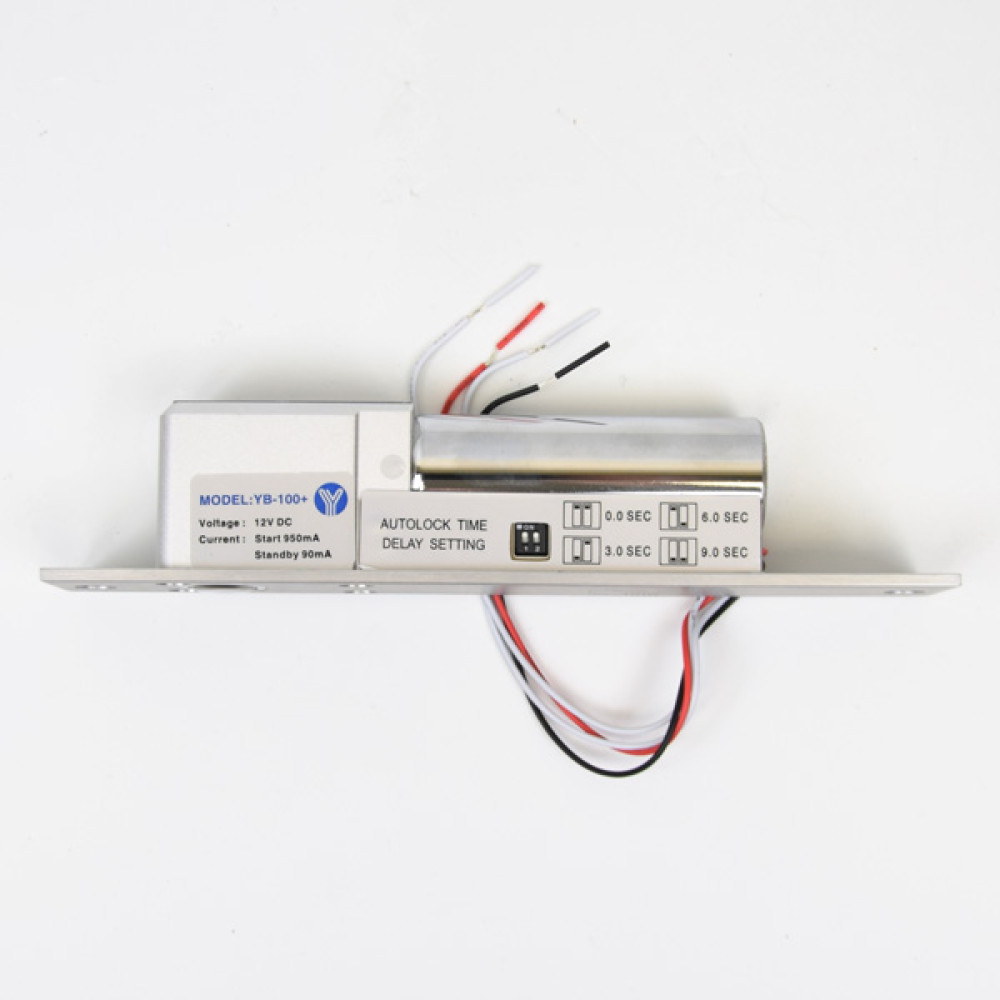

Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок - пристрій для замикання дверей, управління яким відбувається за допомогою ел.живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-100+

Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відкривається замок керуючим контактом (помаранчевий провід).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-100+

• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 800 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NC/COM
• Без живлення: відкритий
• Живлення: 12V
• Споживання: 900мА (робоче) | 110мА (режим очікування)
• Розміри:

1. замок: 205x35x40 (мм)
2. планка відповіді: 90x25x2мм
3. ригель: діаметр 16 мм, довжина 16 мм (прямий)

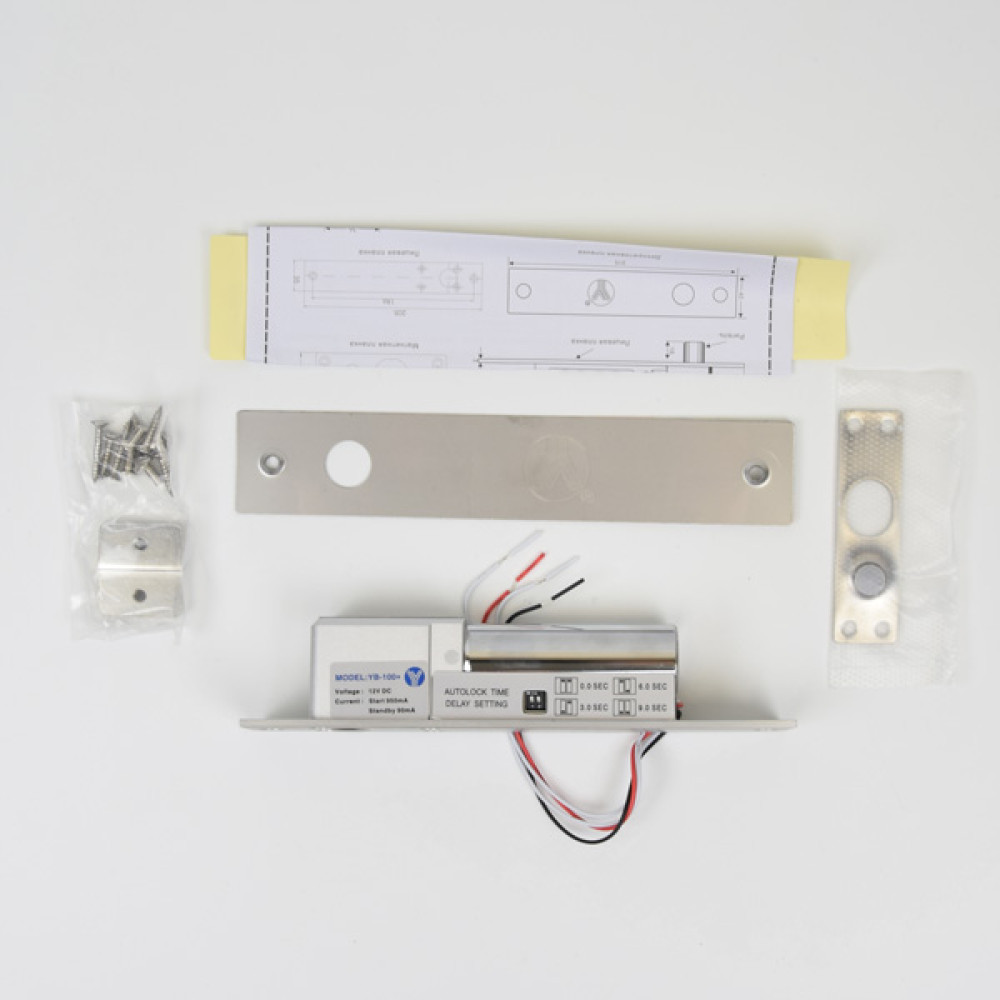

КОМПЛЕКТАЦІЯ

• електроригельний замок
• накладка на замок
• планка у відповідь
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• Інструкція.

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-100+

Налаштуйте таймер затримки (перемикається перемичками на замку);
Вирубайте нішу в дверній коробці/двері за розміром замка і планки у відповідь, після чого встановіть замок врівень з поверхнею;

*для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту

1. Прикладіть накладку на замок і зафіксуйте шурупами;
2. Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
3. Згідно з інструкцією підключення, під'єднайте електроригельний замок YB-100+ до живлення та керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-100+ сумісний з кодовими клавіатурами, зчитувачами,радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
