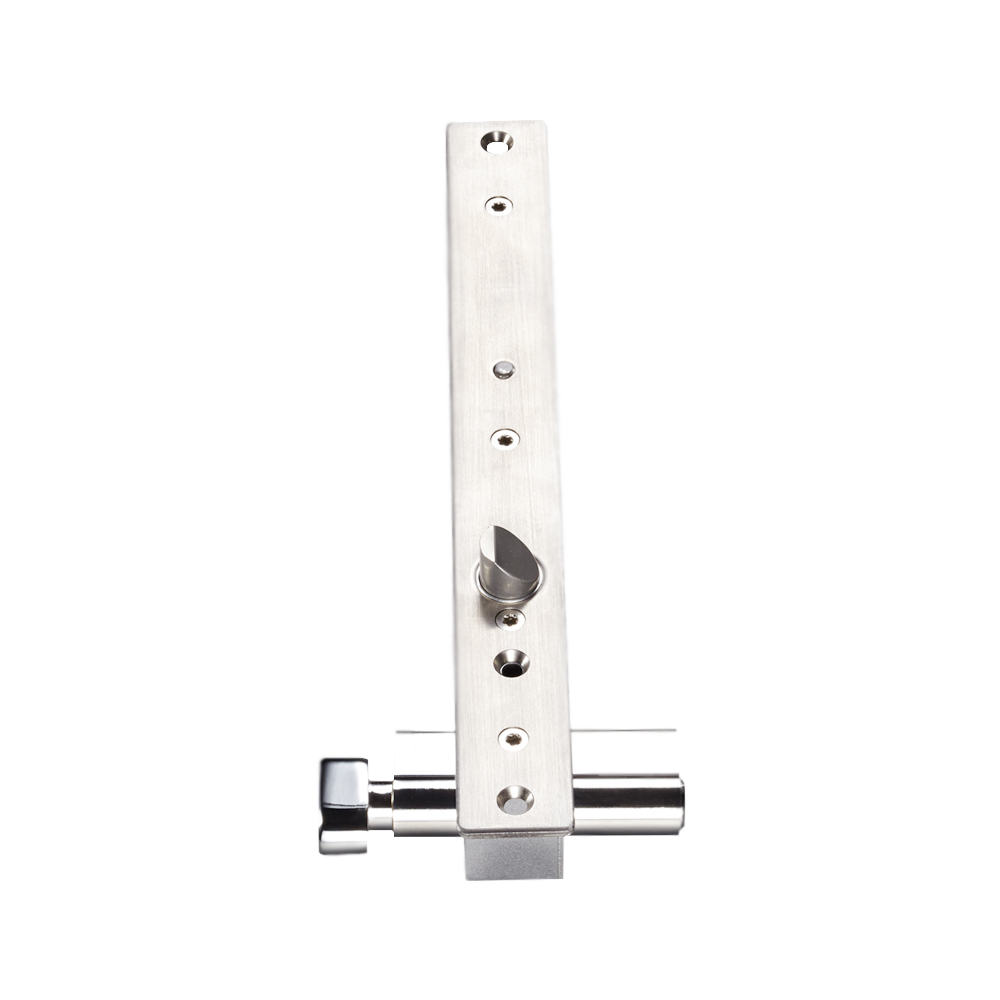

Замок ригельний Yli Electronic YB-600C(LED) врізний для системи контролю доступу

YB-600C LED - врізний електроригельний замок для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і в двері. Підходить для металевих, пластикових, металопластикових та дерев'яних.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок - пристрій для замикання дверей, управління яким відбувається за допомогою ел.живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-600C LED

Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у закритому стані (ригель висунутий).
Відкривається замок керуючим контактом (помаранчевий провід).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-600C LED

• Тип замку: електроригельний
• Тип установки: врізний
• Виходи: NO/NC/COM
• Без живлення: закритий
• Харчування: 12V
• Споживання: 1200мА (робоче) | 200мА (режим очікування)
• Розміри:

1. замок: 260x30x48 (мм)
2. планка відповіді: 100x25x3мм
3. ригель: діаметр 16 мм, довжина 16 мм (косий)

• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд.

КОМПЛЕКТАЦІЯ

• електроригельний замок
• накладка на замок
• планка  відповіді
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• інструкція
• ключовий циліндр, ключі(5шт.), накладка на циліндр.

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-600C LED

Налаштуйте таймер затримки (перемикається перемичками на замку);
Вирубайте нішу в дверній коробці/двері за розміром замка і планки у відповідь, після чого встановіть замок врівень з поверхнею;

*для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту

Прикладіть накладку на замок і зафіксуйте шурупами;
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
Згідно з інструкцією підключення, під'єднайте електроригельний замок YB-600C LED до живлення та керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-600C LED сумісний з кодовими клавіатурами, зчитувачами,радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
